도어 코디네이터는 어디에 사용하나요?

도어 코디네이터는 선택기라고도 알려져 있으며 두 잎 모두 래치 하드웨어가 제공되고 한 잎이 다른 잎에 걸쇠를 걸거나 겹치는 황기가 있을 때 한 쌍의 문의 닫는 순서를 제어하는 데 사용됩니다.

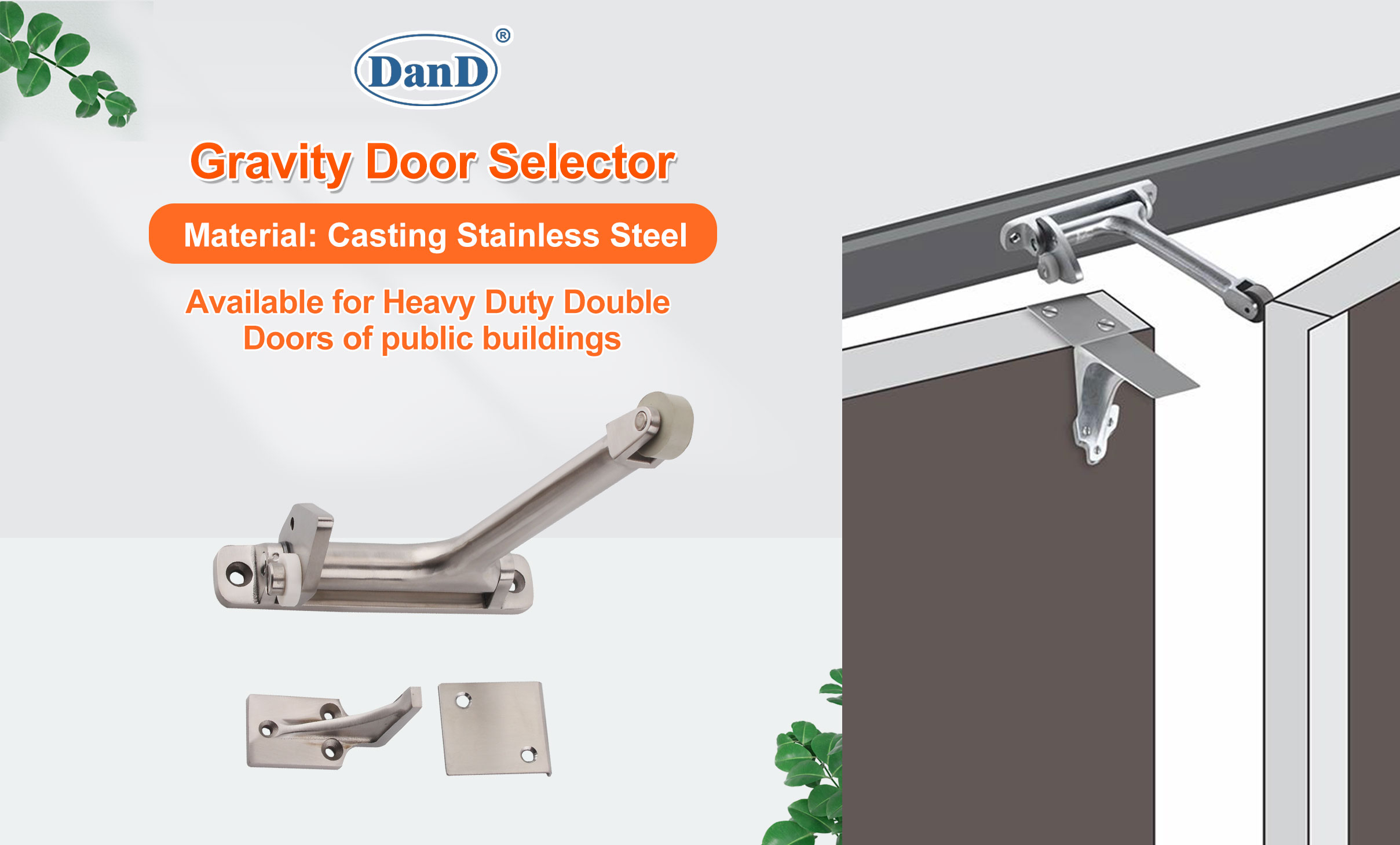

중공 금속 도어용 중력 도어 선택기

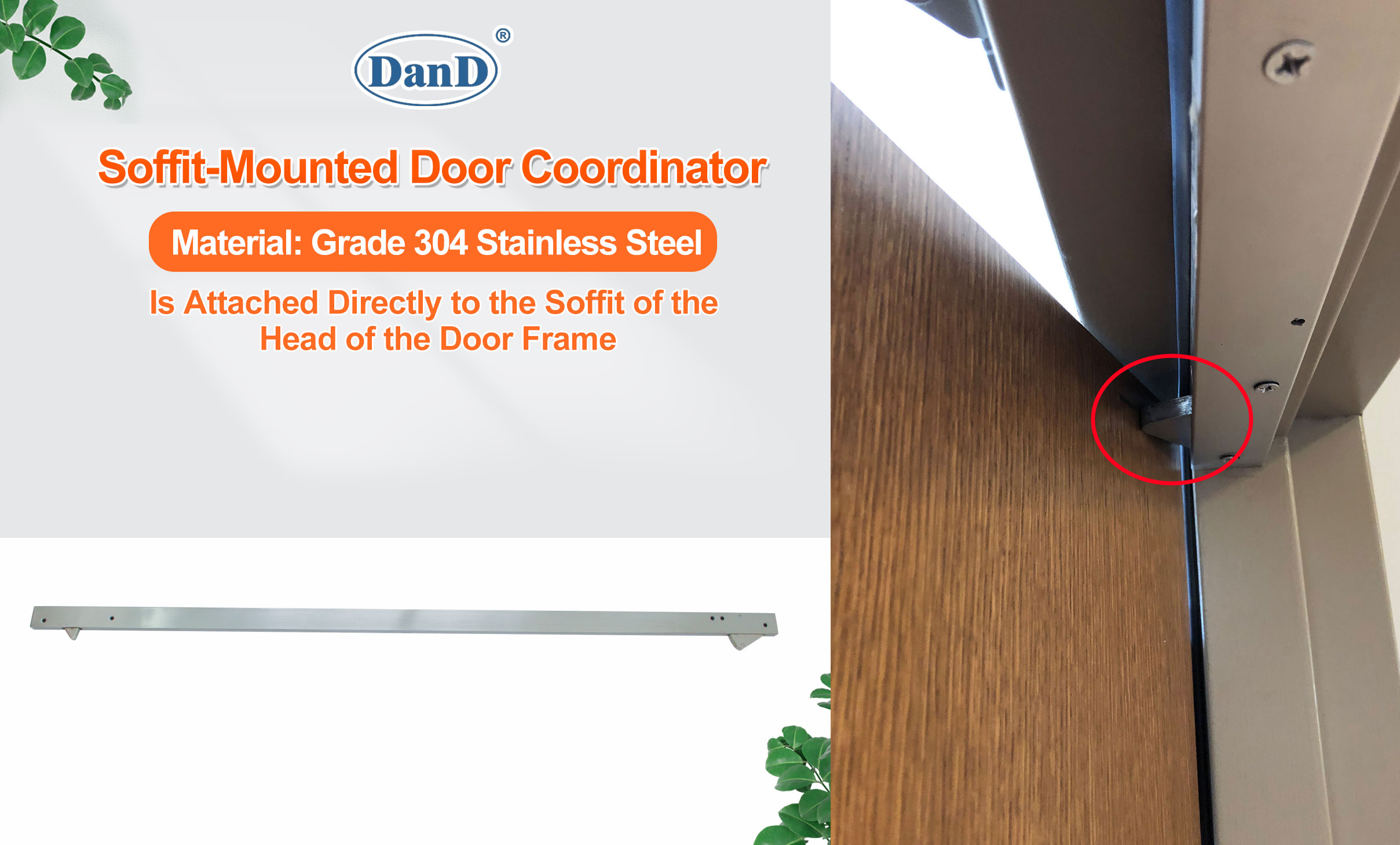

도어 프레임용 밑면 장착 도어 코디네이터

이중 도어용 스프링 장착 도어 코디네이터

도어코디네이터는 무슨 일을 하나요?

도어 코디네이터는 주로 방화문 서비스를 위한 것이며, 그 기능은 왼쪽 및 오른쪽 문의 닫힘 순서를 제어하는 것입니다.화재 발생 시 출입하는 인원으로 인해 이중문이 순서대로 닫히지 못하고 문 틈 문제가 발생하면 설계상의 화재 및 연기 방지 요구사항을 충족할 수 없습니다.도어 코디네이터를 설치하면 이중 방화문을 닫는 순서의 문제를 해결할 수 있으므로 방화문은 화재 예방, 연기 예방 및 칸막이의 안정적인 역할을 할 수 있습니다.

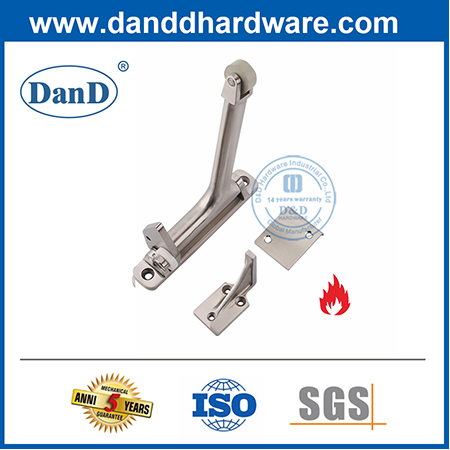

방화 중력 도어 코디네이터 UL

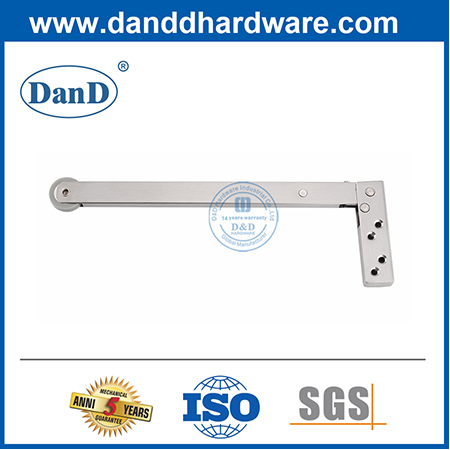

비손 양문 코디네이터 하드웨어

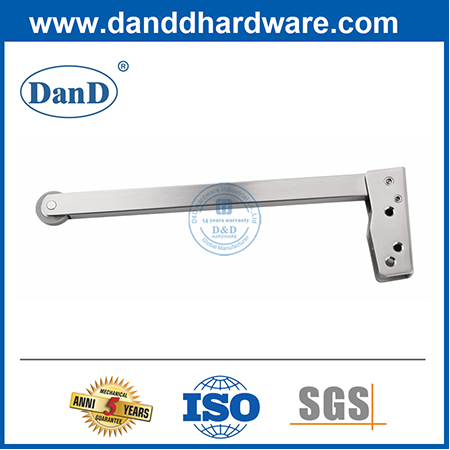

스테인레스 스틸 스프링 장착 도어 코디네이터

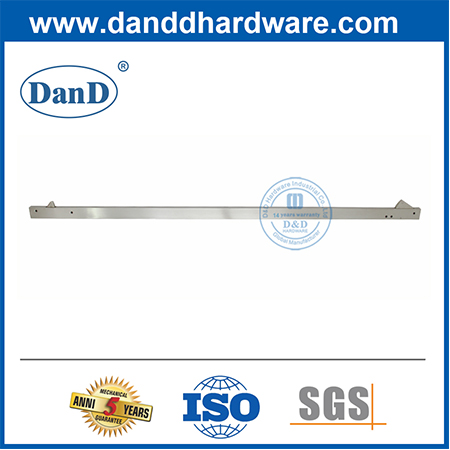

밑면 장착형 숨겨진 도어 코디네이터

도어코디네이터란?

문 코디네이터는 양쪽 문짝에 걸쇠 하드웨어가 설치되어 있고 한쪽 문짝이 다른 쪽 문짝에 겹치는 황기가 있을 때 한 쌍의 문이 닫히는 순서를 제어하는 데 사용됩니다.일반적으로 이러한 개구부에는 개구부의 비활성 리프에 설치된 수직 로드 출구 장치 또는 자동 플러시 볼트와 사전 조립된 잠금 장치 또는 래치 또는 활성 리프의 장붓구멍 출구 장치가 있습니다.활성 도어가 먼저 닫히면 돌출된 래치 볼트가 비활성 도어가 닫히는 것을 방지합니다.이러한 경우, 비활성 리프는 활성 리프보다 먼저 닫혀서 개구부가 닫히고 래치된 위치로 돌아가도록 해야 합니다.
BHMA(Builders Hardware Manufacturer Association)는 도어 코디네이터 유형 간의 차이점을 구별하기 위해 업계 표준을 확립했습니다.이러한 표준은 ANSI(American National Standards Institute)에서 인정하고 BHMA에서 발행합니다.표준 A156.3 – 출구 장치는 코디네이터 등급을 결정하는 기준을 설정합니다.

코디네이터에는 세 가지 유형이 있습니다.

밑면 장착, 중력 및 스프링 장착

밑면 장착 코디네이터:

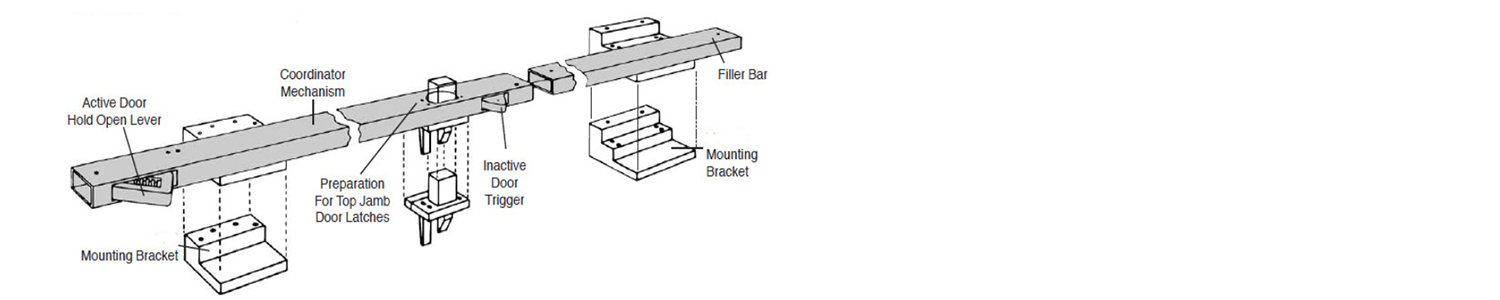

밑면 장착 코디네이터는 도어 프레임 헤드의 밑면에 직접 부착되는 직사각형 모양의 튜브로 구성됩니다.볼트는 코디네이터의 비활성 리프 끝에 있는 트리거 메커니즘에 의해 해제될 때까지 활성 리프를 열린 상태로 유지하는 코디네이터의 가장자리에서 돌출됩니다.비활성 도어가 닫히면 활성 도어를 열어두는 볼트를 해제하는 방아쇠를 압축하고 활성 도어를 닫을 수 있습니다.
처마 밑면 장착 코디네이터는 프라이밍된 강철과 제한된 수의 도금 마감재로 제공됩니다.프라이밍된 강철 코디네이터는 프레임에 맞게 칠할 수 있어 눈에 띄지 않게 됩니다.

브래킷 및 필러 바

보조 브래킷은 밑면 장착 코디네이터와 함께 사용되어 평행 암 클로저 브래킷을 위한 안전한 고정 베이스, 표면 수직 로드 출구 장치용 밑면 장착 스트라이크 및 오버헤드 스톱용 암 브래킷을 제공합니다.
필러 바는 개구부의 너비를 가로질러 밑면 장착 코디네이터의 본체를 확장하는 데 사용됩니다.

중력 조정자:

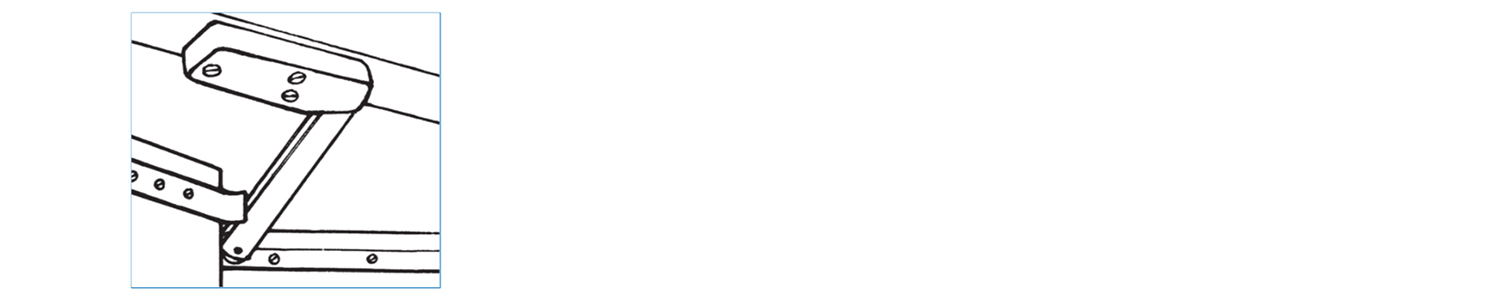

중력 조정 장치는 개구부 당김 측에 있는 도어 프레임 헤드 면에 장착된 주조 암과 피벗 어셈블리로 구성됩니다.비활성 리프가 열리면 팔이 내려가서 비활성 리프가 닫힐 때까지 활성 리프를 열어 둡니다.다음으로 팔을 위로 밀어 활성 잎을 닫습니다.암 끝 부분의 롤러를 사용하면 코디네이터가 원활하고 효율적으로 작업할 수 있습니다.
중력 조정자는 일반적으로 문 위로 팔이 돌출되어 있기 때문에 미적인 부분이 덜 중요한 곳에서 사용됩니다.팔이 노출되어 있기 때문에 중력 조정자는 종종 기물 파손 행위를 당할 수 있습니다.

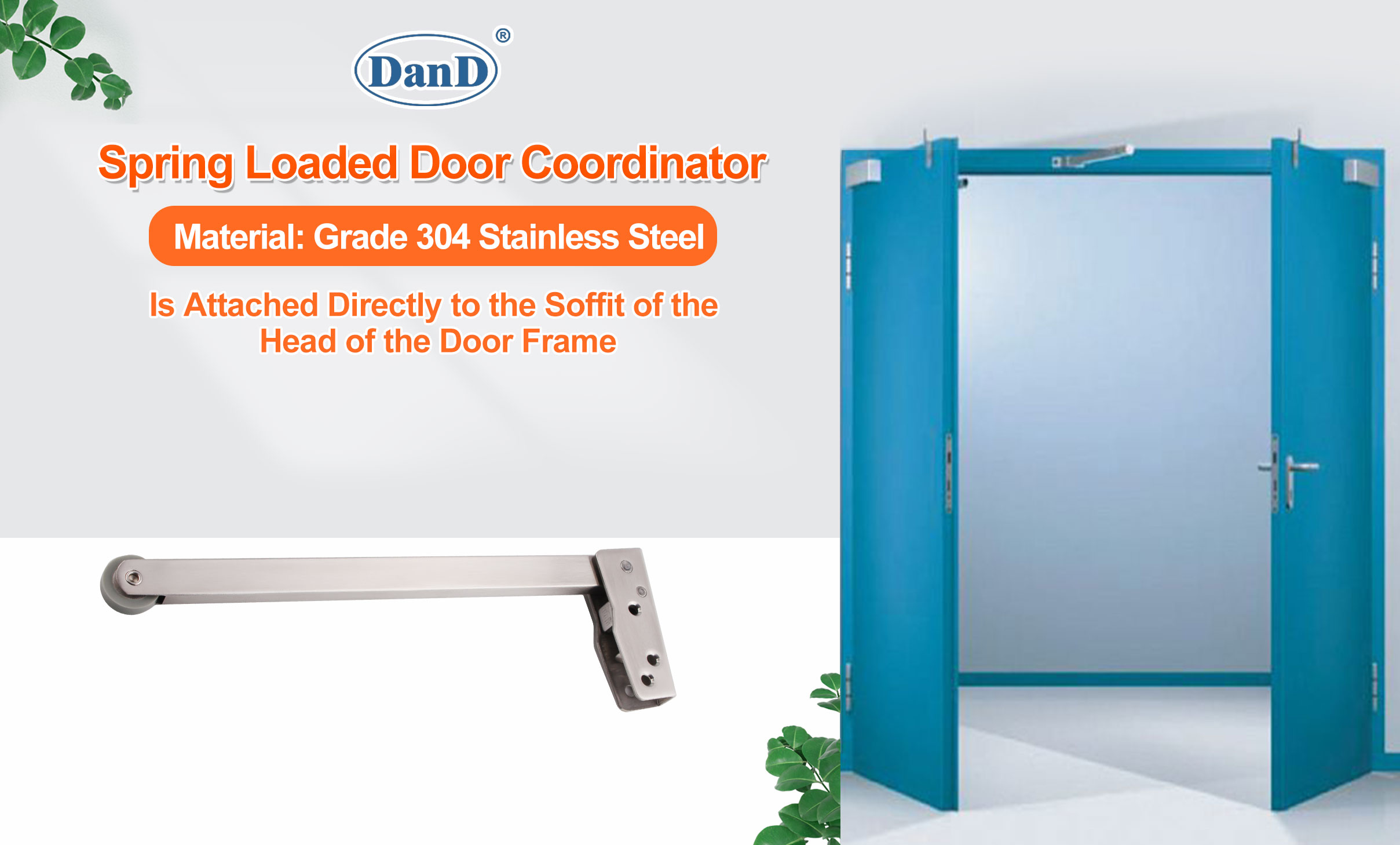

스프링 장착 도어 코디네이터:

도어가 열리면 스프링 장착 암이 해제됩니다.이 암은 첫 번째 닫는 문이 해제될 수 있는 위치에 있을 때까지 두 번째 닫는 문을 열린 상태로 유지합니다.

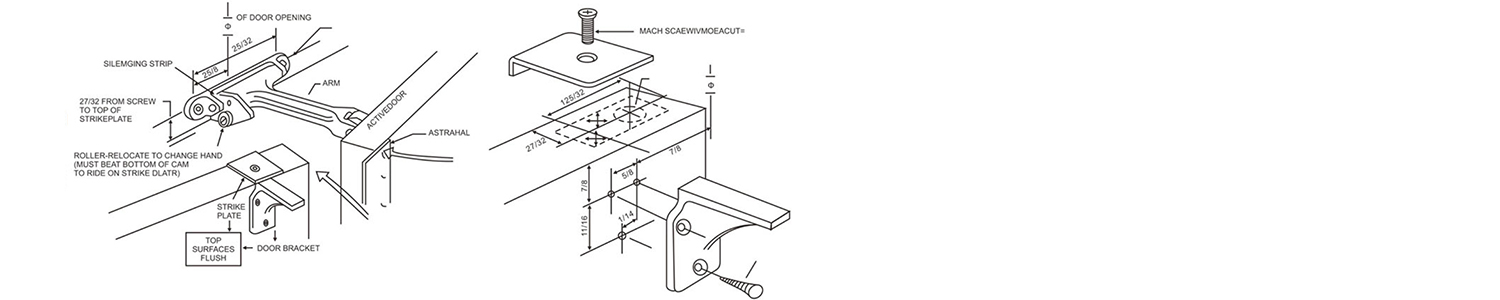

중력 도어 코디네이터를 설치하는 방법은 무엇입니까?

1. 코디네이터를 상단 프레임 바깥쪽에 배치합니다.
2. 코디네이터가 올바른 위치에 있으면 상단 프레임 외부에 장착 구멍 2개를 표시합니다.
3. 금속 도어에 #10-24 기계 나사를 뚫고 두드립니다.나무 문에 1/8인치 파일럿 드릴을 만듭니다.
4.목재 도어 적용의 경우 비활성 도어 상단 가장자리에 스트라이크 플레이트를 설치해야 합니다.
5.ADJ 도어 브래킷을 장착합니다.
이 브래킷은 도어가 닫혀 있을 때 투영 상태를 유지하는 코디네이터를 지지합니다.
6. 테스트 동작
설치가 완료되면 비활성 도어가 닫힐 때 피벗 레버가 스트라이크 플레이트 위로 올라갑니다.활성 도어와 비활성 도어가 동시에 열리면 코디네이터 암이 20° 아래로 떨어집니다.도어 클로저가 설치된 경우 이때 활성 도어가 코디네이터 암에 의해 고정되므로 비활성 도어가 활성 도어보다 먼저 닫힙니다.
